Предыстория

Я являлся счастливым обладателем SkilHunt H03 (NEUTRAL WHITE Cree XM-L2 U4 1200LM). Однажды он включился в кармане, проработал там часок, а потом перестал включаться вовсе. Вскрытие показало, что сдох контроллер.

Реанимация

Поискав контроллеры на замену, я неприятно удивился не очень большому числу контроллеров под выключатель e-switch. В итоге - на AliExpress был приобретен контроллер Sofirn C8F Driver

Режимы: ток через аккумулятор в различных режимах составил: 0.19(Low2), 0.32(Medium), 0.57(High2), 0.87(турбо) (измерено на заряженном до 4 вольт аккумуляторе).
Единственным минусом контроллера в момент приобретения видился его размер. Диаметр контроллера Sofirn C8F всего 17мм, а диаметр оригинального контроллера - 21мм. При этом, внешняя окружность контроллера используется как контактная площадка для минусового контакта батареи(через корпус). Поэтому пришлось подумать как “увеличить” диаметр контроллера.

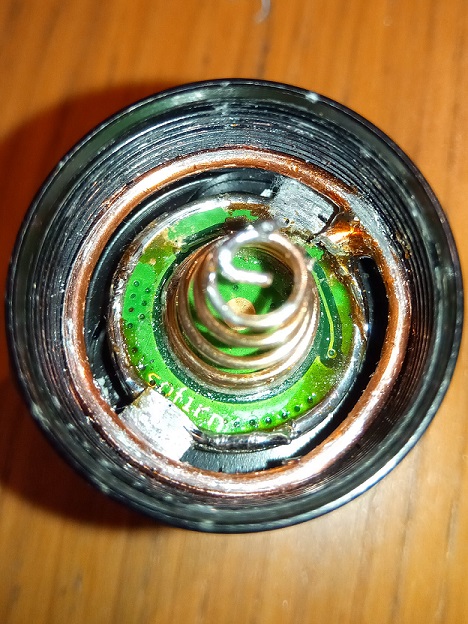

В итоге, был изготовлен “обруч” из куска медного провода, который встал на место штатного контроллера, а к нему был припаян внешний край нового контроллера: Хотя, перед этим решением было другое - припаять пластины к контактным площадкам и разместить их на “ушках” контроллера(они видны на фотке). Однако, общая толщина ушек и пластин оказалась больше, чем толщина оригинального контроллера и после сборки фонарь показался мне недостаточно плотно скручен, что могло сказаться на герметичности.

Результат

В итоге - новый контроллер мне показался гораздо лучше оригинала.
Первое отличие - возможность проверить остаток заряда батареи не снимая фонарь с головы. Оригинальный контроллер показывал уровень заряда с помощью светодиода в кнопке, а в Sofirn достаточно нажать три раза кнопочку и фонарь сам проморгает уровень заряда.
Второе важное отличие - возможность работы при полностью севшем аккумуляторе. Оригинальный контроллер выключался, а новый - продолжает гореть в режиме moon light (потребление измеренное на аккумулятора составило ~0,01 А). Эта фишка позволит не остаться в полной темноте даже при севших батарейках.
Также вариантов свечения больше у Sofirn.
Экспресс-тест на перегрев не выявил никаких недостатков. Фонарь в режиме Turbo ощутимо греется, но не сгорает.
Кстати, после “прогрева” фонаря до полной разрядки аккумулятора он выключился. Я попытался включить его и увидел, что он стал светить гораздо тусклее. “Капец диоду”, подумал я и загрустил, даже не подумав заменить аккум. Однако потом, вставив этот разряженный аккум в другой фонарь, я не смог его даже включить. Так я обнаружил незадокументированную функцию работы при разряженном аккуме.

 Input voltage: 2.8-4.2V;
 ​Current: Directly-drive
 Suit for : Cree series XM-L ; XP-L
 4 Light Groups:

Group 1: Low 2 >Medium >High2
Group 2: Low 1 >Low 2 >Medium >High2
Group 3: Low 1 >Low2 >Medium >High1 >High2
Group 4 (Muggle/ Kids Group): Low1 >Low2 >Medium
The original groups is group 1 and it always cycle from Low to High

1. Fast click for ON and hold 0.5 seconds to turn OFF
2. Memory Function: from OFF, hold 0.5 seconds to go to the previous used mode
3. In any mode, including OFF, hold 1 second to go to Moonlight /ML
4. In any mode (except lock-out and Kids group), Double-click to go to Turbo, one click to go to the previous mode

Mode Set Operation

1, From ON, 4-click to go to another Light Group. It cycles through Group 1 > Group 2> Group 3> Group 1> Group 2. The blinks means in some light group. 1 blink to confirm at Group 1; 2 blinks to confirm at Group 2; 3 blinks to confirm at Group 3

2, Group 4 /Kids Group: In any mode (except lock-out), hold&press 10 seconds to go to Kids Group, blinks 4 times to confirm; same to go to previous light group.

3, To Lock-Out the light, from OFF, 4 fast clicks , the light blinks twice to go to lock-out; 4 fast clicks, the light blinks twice to go to unlock.

4, Battery level Indicator: From on, 3 fast clicks to go to Battery level indicator. At 50%-100%, 4 blinks to confirm; At 30%-50%, 3 blinks to confirm; At 15%-30%, 2 blinks to confirm; At 0%-15%, 1 blink to confirm. The light finishes blinking, goes to the normal lighting.

5, Low Battery Indicator: 3 blinks when the battery level lower than 30%, to go to previous lighting; blinks lasting for 1 minutes when voltage lower than 2.8 volts, to go to turn off.

6, Turbo 2580 lumen requires use of 6A unprotected 18650 batteries. Turbo lasting 2 minutes to step down to High Mode; High2 Mode lasting 3 minutes to step down to High1 Mode. It is set in order to avoid lots of hot shortly. Please choose it manually if you need Turbo or High 2.
